LES POMPES MANUELLES À AIR COMPRIMÉ
< retour

Pompes françaises

A l'inverse des étrangers, les constructeurs français ne numérotaient pas leur production. C'est pourquoi la datation des équipements se base essentiellement sur les brevets, les tests officiels ou expositions universelles ainsi que sur les noms figurant sur les plaques constructeurs. La fourchette de datation est donc assez large. Pour le matériel d'origine Denayrouze nous pouvons cerner quatre périodes par les marquages suivants:

ROUQUEYROLE-DENAYROUZE de 1865 à 1874
DENAYROUZE de 1874 à 1884
Ch. PETIT de 1895 à 1920
Ch. PETIT & R. PIEL de 1920 à 1930
R. PIEL après 1930

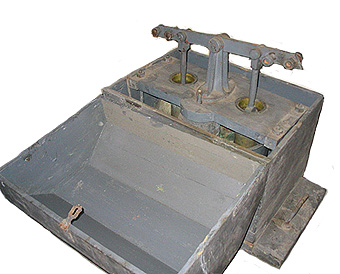

Pompe à bringuebales Cabirol "brevet 1857".

Détails

Pompe à deux cylindres simple action et joints en cuir, petite et relativement légère elle est limitée en profondeur. Elle a la particularité de posséder deux réservoirs intermédiaires l'un derrière l'autre qui suppriment les à-coups d'air dans les casques. Cette pompe, datant d'avant 1860, est la plus ancienne pompe française construite en série, et adoptée par la Marine Impériale.


La même pompe restaurée aux couleurs d'origines "civiles"...

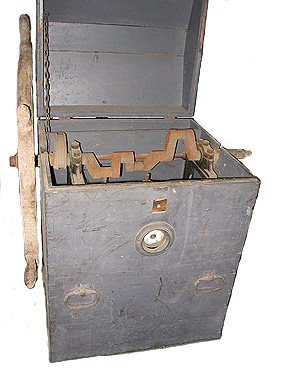

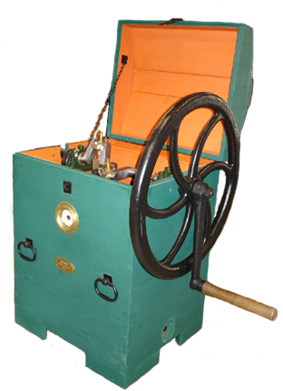

Pompe Cabirol à 3 cylindres et à volant

En 1860 Cabirol met en service une pompe à volant, elle est souvent représentée avec un volant d'un coté et une manivelle de l'autre. Elle possède 3 cylindres à joints cuir, un quatrième cylindre, à l'extérieur du châssis, permet la circulation de l'eau de refroidissement de la bâche. Elle possède un innovant manomètre de pression d'air. Elle remplace, pour les travaux profonds et dans la Marine, la pompe à bringuebales dont la puissance était limitée.


La même pompe restaurée aux couleurs d'origines "civiles"...


Pompe Cabirol "Modifiée"

Pompe Cabirol à volants, à 3 cylindres simple effet, vers 1860. Modifiée à la fin du
19ème par le fabricant Ch. Petit qui remplace les têtes de pistons avec joints en cuir et munis de soupapes (brevet de 1860) par les récentes têtes à joints Giffard. La plaque constructeur et le manomètre sont au nom des établissements Ch. PETIT.

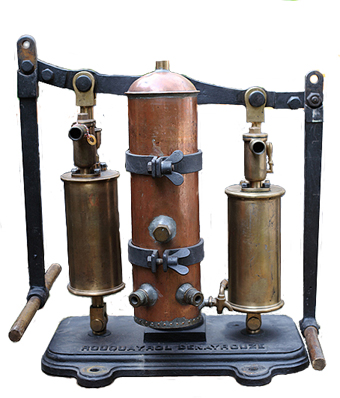

Pompe à bringuebales Rouquayrol Denayrouze

Détails

Cette pompe hydraulique très innovante, mais dont le principe était déjà connu et utilisé pour les cloches à plongeurs, a été mis en service à partir de 1864 pour alimenter de la surface le régulateur dorsal, elle sera remplacée en 1873 par une pompe plus économique et d'une utilisation et d'un entretien plus simple. Des cartes postales la montrent encore en service après 1900…

Pompe à bringueballes Rouquayrol Denayrouze, avec réservoir intermédiaire.

Pompe identique à la précédente, mais avec une modernisation artisanale : le réservoir intermédiaire. Belle réalisation…

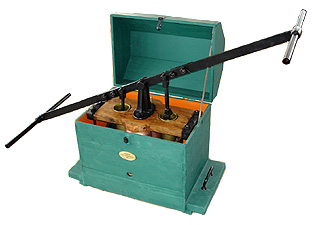

Pompe à bringuebales Denayrouze

À partir de 1873, A. Denayrouze met en service une nouvelle pompe à simple effet et à joints hydrauliques, de fonctionnement et de présentation proches, elle est plus économique et d'un entretien plus simple. Elle alimente un réservoir intermédiaire de surface qui porte un manomètre. Ce réservoir absorbe les à-coups d'air comprimé des pistons et contient une petite réserve d'air qui doit permettre une remontée rapide du scaphandrier en cas de panne de la pompe. La pompe présentée est le modèle adopté par la Marine Nationale, complet dans sa caisse d'origine.

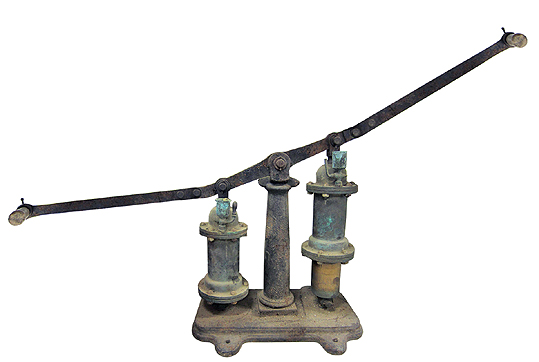

Pompe à bringuebales S.A.S.M. peu courante

Détails

Avec le brevet Denayrouze, mais fabriquée par la Société Anonyme des Spécialités Mécaniques entre 1884 et 1895, elle est à joints hydrauliques. La base de ses cylindres renforcés, peut laisser supposer à une pompe pour grande profondeur ou pour “gonfler“ les régulateurs dorsaux de 35L... Pas de référence catalogue ou photographique connus.

Pompe Denayrouze petite profondeur

Pompe Denayrouze à bringuebales, à simple effet et à joints hydrauliques. Avec ses cylindres de petit diamètre, ce modèle était prévu pour travailler à faible profondeur, mais aussi dans les mines. Il manque le réservoir intermédiaire installé près de la pompe et qui a remplacé le réservoir régulateur dorsal. Sa plaque constructeur est au nom de Ch. PETIT.

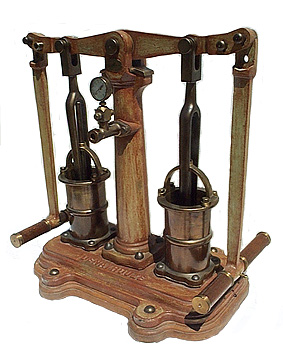

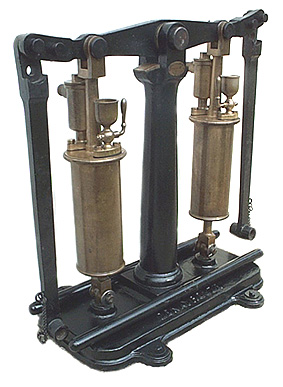

Pompe Denayrouze à joints "Giffard"

Pompe Denayrouze à bringuebales, à simple effet et à joints "Giffard". A partir de 1888. Avec ce modèle le réservoir intermédiaire est supprimé, car il est intégré dans la colonne centrale. C’est une pompe d’une grande simplicité présentant peu de risques de panne. Cependant, par son manque de refroidissement, elle restait réservée aux plongées de petite profondeur. Cette pompe fut surtout fabriquée par Ch. Petit puis R. Piel. Avec sa plaque constructeur Ch. Petit & R. Piel cette pompe a été fabriquée entre 1920 et 1930.

Pompe Denayrouze à volants pour grande profondeur.

Pompe Denayrouze à volants, à 3 cylindres, à simple effet et à joints "Giffard". Construite par Ch. Petit entre 1895 et 1920. En France, c'est l'aboutissement de la pompe manuelle, simple et puissante. Elle permettait de travailler à grande profondeur. Protégée par sa solide caisse en chêne elle était de tous les chantiers. Elle restera la plus courante des pompes françaises ainsi que la plus exportée. Les établissements R. Piel continueront sa fabrication jusqu'à la fin des années 50.

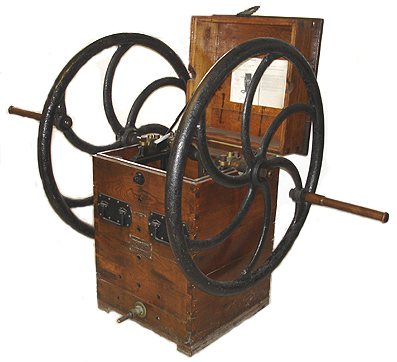

Pompe Denayrouze à volants pour moyenne profondeur.

Détails

Construite par Charles PETIT entre 1895 et 1920 cette pompe est à joints Giffard, à simple effet et à trois cylindres, elle est identique à la pompe précédente, mais aux proportions plus petites, c’est le modèle moyenne profondeur qui permettait le travail ne dépassant pas les -35 mètres. Ce modèle a été assez peu commercialisé suite à son créneau de travail limité…
Cette pompe se trouve dans le hall d'accueil de l'I.N.P.P de Marseille.

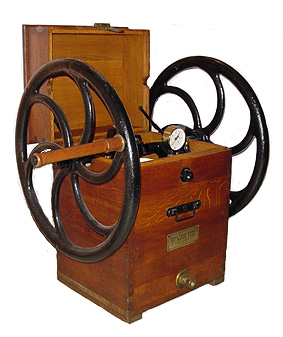

Pompe de rivière Denayrouze pour petite profondeur.

Fabriquée par R. Piel vers 1930, elle est à trois cylindres, à simple effet et à joints Giffard, c'était la pompe typique pour rivière, la plus petite des modèles Denayrouze. Elle était prévue pour intervenir jusqu’à -20m. A l’origine elle était livrée avec un tabouret sur lequel elle reposait, permettant ainsi aux pompeurs d’être au niveau des volants, rare accessoire souvent recyclé…

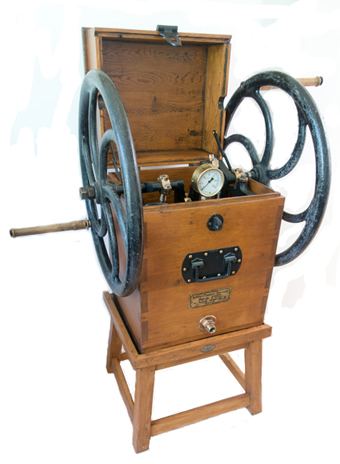

Pompe de rivière Denayrouze sur son tabouret.

Identique à la pompe précédente, elle possède encore son rare tabouret d’origine avec sa plaque constructeur R. Piel
